CYT1005AG/AEG PWM調光新ERP標準的LED線性恒流控制芯片

更新時間：2023-9-18 16:27:09??????瀏覽數量：

品牌：CYT
型號：CYT1005AG/CYT1005AEG
市場價： 1 優惠價： 0.6

特性：OUT端口輸出電流外置可調芯片間輸出電流偏差〈±5%支持輸入電壓：120Vac/220Vac無頻閃、可滿足新ERP標準要求PWM轉模擬輸出DIM端口懸空，OUT端口默認關閉低待機功耗具有過溫調節功能芯片可與LED共用PCB板線路簡單、性價比高封裝形式：ESSOP10

產品介紹

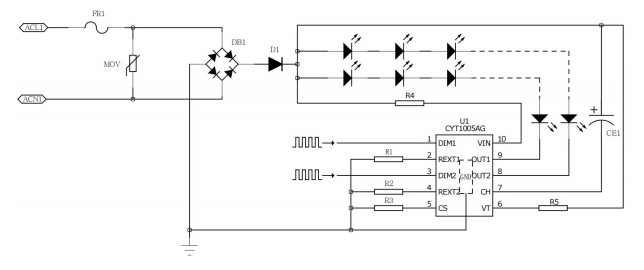

CYT1005AG是一款雙通道可調光、無頻閃、可滿足新ERP標準的LED線性恒流控制芯片，內置過溫保護功能，提升系統應用可靠性。芯片可通過DIM端口實現PWM調光功能，外圍也可通過調節REXT電阻值對輸出電流進行調節。同時CYT1005AG集成了輸入線電壓補償功能，當輸入線電壓過高時，按照外置的補償電阻減小電解充電電流，以滿足新ERP標準。其主要應用于LED照明、智能照明等領域，系統結構簡單，外圍元件少，PCB走線簡潔，方案性價比高。

OUT端口輸出電流外置可調芯片間輸出電流偏差〈±5%支持輸入電壓：120Vac/220Vac無頻閃、可滿足新ERP標準要求PWM轉模擬輸出DIM端口懸空，OUT端口默認關閉低待機功耗具有過溫調節功能芯片可與LED共用PCB板線路簡單、性價比高封裝形式：ESSOP10

應用領域:智能遙控、人體感應、聲控、等智能化控制LED照明領域LED球泡燈LED燈絲燈燈具類LED照明

序號	產品類型	產品型號	最大電流	恒流精度	通道	OTP溫度	MOS管	MOS電壓	封裝
1	單段線性驅動芯片	CYT1000AE	60mA	±5%	1	120℃	內置	500V	ESOP-8
		CYT1000AEG	60mA	±5%	1	140℃	內置	500V	ESOP-8
		CYT1000A	120mA	±5%	2	120℃	內置	500V	ESOP-8
		CYT1000AG	120mA	±5%	2	140℃	內置	500V	ESOP-8
		CYT1000B	60mA	±5%	1	120℃	內置	500V	TO252-2
		CYT1000BG	60mA	±5%	1	140℃	內置	500V	TO252-2
		CYT1000DE	60mA	±5%	1	140℃	內置	500V	SOT89-3
		CYT1000AH	80mA	±3%	1	150℃	內置	700V	ESOP-8
		CYT1000AGH	120mA	±5%	2	140℃	內置	700V	ESOP-8
		CYT1000BH	80mA	±4%	1	150℃	內置	700V	TO252-2
		CYT1000DH	80mA	±4%	1	150℃	內置	700V	SOT89-3
		CYT1010BS	120mA	±5%	1	140℃	內置	500V	TO252-2
		CYT16G	60mA	±5%	1	140℃	內置	500V	SOT23-3
2	單段恒功率線性驅動芯片	CYT1002AEG	100mA	±5%	1	140℃	內置	700V	ESOP-8
		CYT1012BS	120mA	±5%	1	150℃	內置	700V	TO252-2
		CYT1012BM	185mA	±5%	1	150℃	內置	700V	TO252-2
3	PWM調光線性驅動芯片	CYT1003AEG	80mA	±5%	1	130℃	內置	750V	ESOP-8
3	PWM調光線性驅動芯片	CYT1003AG	80mA	±5%	2	130℃	內置	750V	ESOP-8
4	ERP智能PWM調光線性驅動	CYT1005AEG	45mA	±5%	1	130℃	內置	500V	ESOP-8
4	ERP智能PWM調光線性驅動	CYT1005AG	90mA	±5%	2	130℃	內置	500V	ESSOP-10
5	ERP恒功率線性驅動芯片	CYT1004AEG	45mA	±5%	1	160℃	內置	500V	ESOP-8
6	三段恒功率線性驅動芯片	CYT3000BM	100mA	±5%	3	145℃	內置	700V	ESOP-8
7	四段恒功率線性驅動芯片	CYT3000E	100mA	±5%	4	145℃	內置	700V	ESOP-8
8	五段恒功率線性驅動芯片	CYT3012B	100mA	±5%	5	140℃	內置	700V	ESOP-16
9	可控硅調光線性驅動芯片	CYT8011TG	60mA	±3%	2	140℃	內置	500V	ESOP-8
10	開/關調光調色線性驅動芯片	CYT8000D	100mA	±3%	2	150℃	內置	500V	ESOP-8
11	LED去紋波去頻閃驅動芯片	CYT101D	30mA	±3%	1	150℃	內置	90V	SOT23-3
12	雙電壓單段線性驅動芯片	CYT1201A	120mA	±3%	1	145℃	內置	700V	ESOP-8
