SM2082 系列單通道LED線性恒流控制芯片100mA
產品描述：
SM2082是一款單通道LED線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接Rext電阻設置，最大電流可達100mA，且輸出電流不隨芯片OUT端口電壓而變化，具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。
特性
a)OUT端口輸出電流外置可調，最大電流可達100mA
b)芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac

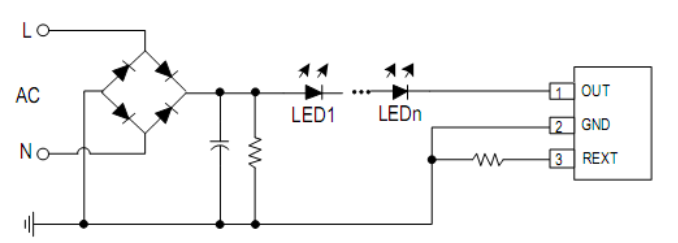

支持可控硅調光應用電路
具有過溫調節功能
芯片可與LED共用PCB板
線路簡單、成本低廉
封裝形式：TO252-2、SOT223、SOT89-3
IC Name | Topology | IOUT Precision | IOUT.MAX | HV_MOSFET | BVDSS | Channel | Segment | Package |
|---|---|---|---|---|---|---|---|---|
| SM2082D | Linear | <±4% | 100mA | Inside | 500V | 1 | 1 | TO252-2、SOT223、SOT89-3 |
| SM2082EAH | Linear | <±4% | 50mA | Inside | 800V | 1 | 1 | ESOP8 |
| SM2082EAS | Linear | <±4% | 50mA | Inside | 500V | 1 | 1 | ESOP8 |
| SM2082ED | Linear | <±4% | 100mA/100mA | Inside | 500V | 2 | 1 | ESOP8 |
| SM2082EDH[J] | Linear | <±4% | 100mA | Inside | 700V | 1 | 1 | ESOP8 |
| SM2082EDS | Linear | <±4% | 100mA | Inside | 500V | 1 | 1 | ESOP8 |
| SM2082EG | Linear | <±4% | 100mA/100mA | Inside | 500V | 2 | 1 | ESOP8 |
| SM2082EGS | Linear | <±4% | 100mA | Inside | 500V | 1 | 1 | ESOP8 |
| SM2082EK | Linear | <±4% | 60mA | Inside | 500V | 2 | 1 | ESOP8 |
| SM2082G | Linear | <±4% | 100mA | Inside | 500V | 1 | 1 | TO252-2、SOT89-3 |
