DW01是一個鋰電池保護電路，為避免鋰電池因過充電、過放電、電流過大導致電池壽命縮短或電池被損壞而設計的。用于鋰電池的充電、放電保護電路、電話機電池或其它鋰電池高精度保護器。

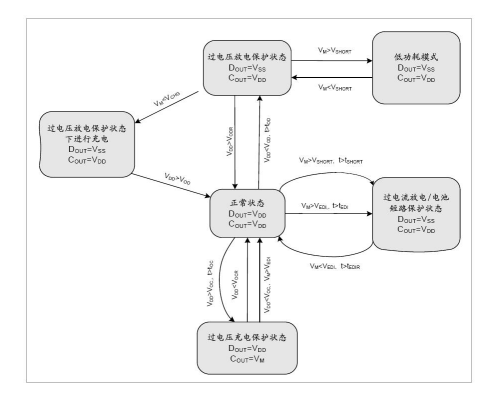

DW01是一款高精度的鋰電池保護電路。正常狀態下，如果對電池進行充電，則DW01可能會  進入過電壓充電保護狀態；同時，滿足一定條件后，又會恢復到正常狀態。如果對電池放電，則可能會  進入過電壓放電保護狀態或過電流放電保護狀態；同時，滿足一定條件后，也會恢復到正常狀態。圖3 示  出了其典型應用線路圖，圖4 是其狀態轉換圖。下面就各狀態進行詳細描述。

 ■正常狀態  在正常狀態下，DW01由電池供電，其VDD端電壓在過電壓充電保護閾值VOC和過電壓放電  保護閾值VOD 之間，VM 端電壓在充電器檢測電壓（VCHG）與過電流放電保護閾值（VEDI）之間，  CO 端和DO 端都輸出高電平，外接充電控制N-MOS 管Q1 和放電控制N-MOS 管Q2 均導通。時，  既可以使用充電器對電池充電，也可以通過負載使電池放電。

■過電壓充電保護狀態  保護條件  正常狀態下，對電池進行充電，如果使VDD 端電壓升高超過過電壓充電保護閾值VOC，且持續時  間超過過電壓充電保護延遲時間tOC，則DW01將使充電控制端CO由高電平轉為VM端電平（低電  平），從而使外接充電控制N-MOS管Q1關閉，充電回路被“切斷”，即DW01進入過電壓充電保  護狀態。  恢復條件  有以下兩種條件可以使DW01從過電壓充電保護狀態恢復到正常狀態：1）電池由于“自放電”  使VDD端電壓低于過電壓充電恢復閾值VOCR；2）通過負載使電池放電（注意，此時雖然Q1 關閉，  但由于其體內二極管的存在，使放電回路仍然存在），當VDD 端電壓低于過電壓充電保護閾值VOC，  且VM 端電壓高于過電流放電保護閾值VEDI（在Q1 導通以前，VM 端電壓將比VSS 端高一個二極管  的導通壓降）。  DW01恢復到正常狀態以后，充電控制端CO將輸出高電平，使外接充電控制N-MOS管Q1回  到導通狀態。  DW01進入過電壓充電保護狀態后，如果外部一直接有充電器，致使VM電壓小于充電器檢測  電壓（VCHG），那么即使當其VDD降至VOCR以下，DW01也不會恢復到正常狀態。此時必須去  掉充電器，DW01才會回到正常狀態。

■過電壓放電保護/低功耗狀態  保護條件  正常狀態下，如果電池放電使VDD 端電壓降低至過電壓放電保護閾值VOD，且持續時間超過過電  壓放電保護延遲時間tOD，則DW01將使放電控制端DO由高電平轉為VSS端電平（低電平），從  而使外接放電控制N-MOS管Q2關閉，放電回路被“切斷”，即DW01進入過電壓放電保護狀態。  同時，VM 端電壓將通過內部電阻RVMD 被上拉到VDD。
