產品描述：

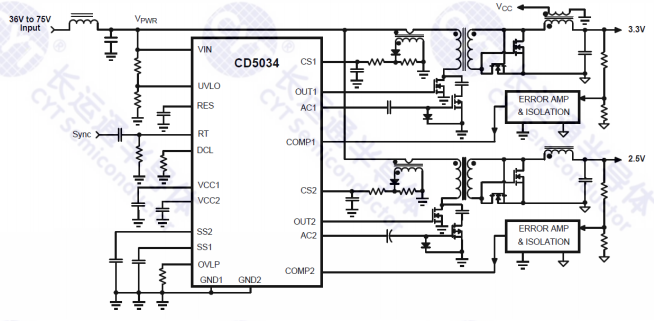

CYT5034雙電流模式PWM控制器包含控制兩個獨立的正向有源箝位DC/DC轉換器或由兩個交錯功率級組成的單個大電流轉換器所需的所有功能。兩個控制器通道相位相差180°，從而降低了輸入紋波電流。CD5034包括一個啟動調節器，可在高達100 V的寬輸入范圍內運行。復合（雙極+CMOS）柵極驅動器可提供強大的2.5A峰值吸收電流。有源箝位柵極驅動器的可調死區時間和可調最大PWM占空比降低了初級側MOSFET開關的應力。其他功能包括可編程線路欠壓鎖定、逐周期電流限制、具有可調重啟延遲的打嗝模式故障操作、PWM斜率補償、軟啟動和振蕩器同步能力。
兩個獨立的PWM電流模式控制器
集成式高壓啟動調節器
復合2.5A主輸出門驅動器
單電阻振蕩器設置為2MHz
可同步振蕩器
P溝道MOSFET的有源箝位柵極驅動器
可調柵極驅動重疊時間
可編程最大工作循環最大工作循環限制76%（TYP）
打嗝模式電流限制的可調定時器
綜合坡度補償
可調線路欠壓鎖定
獨立可調軟啟動
光耦合器晶體管熱關斷的直接接口
包裝：TSSOP20
| 模型 | 功能 | 控制模式 | 輸入電壓 | 溫度 | 最大負載 | 包裝形式 | CORR TI |
| CD5022 | 電流模式升壓、SEPIC和反激控制。 | 基于電流模式控制 | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | 離線PWM脈寬控制 | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | 級聯PWM控制 | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | 電流模式高壓PWM控制 | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | 1平方米5032 | |
| CD5020 | 電流模式高壓PWM控制 | 13V ~ 80V | -40℃~125℃ | 0.8 | VSSOP-10 | 50平方米 | |
| CD5020A | 電流模式高壓PWM控制 | 13V ~ 90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | 50平方米A | |
| CD5026 | 電流模式有源箝位PWM控制 | 13V ~ 100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | 電流模式高壓PWM推挽控制 | 14V ~ 90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | 50立方米 | |
| CD5025 | 電壓源有源箝位PWM控制 | 前饋電壓模式控制 | 13V ~ 100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | 1米5025 |
| CD5035 | 半橋拓撲功率變換PWM控制 | 電壓控制模式 | 13V ~ 100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | 1米5035 |
